Устройство перегрузочное мобильное(УПМ)
УПМ предназначено для подъема/опускания и перемещения груза при строительно-монтажных, ремонтных и погрузочно-разгрузочных работах на площадках, не оборудованных несущими конструкциями для крепления грузоподъемных механизмов и на складах в отсутствии стационарной грузоподъемной техники и топогрузчиков.
Используется в закрытых помещениях и на открытом воздухе. УПМ имеет четыре самоориентирующихся колеса, обеспечивающих работу в условиях ограниченного пространства. Конструкция крана позволяет производить быстрый его монтаж.
Технические характеристики
| № п/п | Параметры | Обозн. в чертеже | Ед. изм. | Данные типовых изготавливаемых кранов | |||
| 1 | Грузоподъемность | т | 1,0 | ||||
| 2 | Высота подъема | м | 3 | ||||
| 3 | Маск.горизонтальное перемещение | мм | 2380 | 3380 | 4380 | 5380 | |
| 4 | Ширина пролета | В | м | 3,0 | 4,0 | 5,0 | 6,0 |
| 5 | Длина крана | В1 | мм | 3180 | 4180 | 5180 | 6180 |
| 6 | Номер профиля балки (двутавр) | №20 | №20 | №24 | №24 | ||
| 7 | Масса крана | кг | 300 | 320 | 375 | 405 | |
| 8 | Колеса полноповоротные | С тормозом -2, без тормоза -2 | |||||

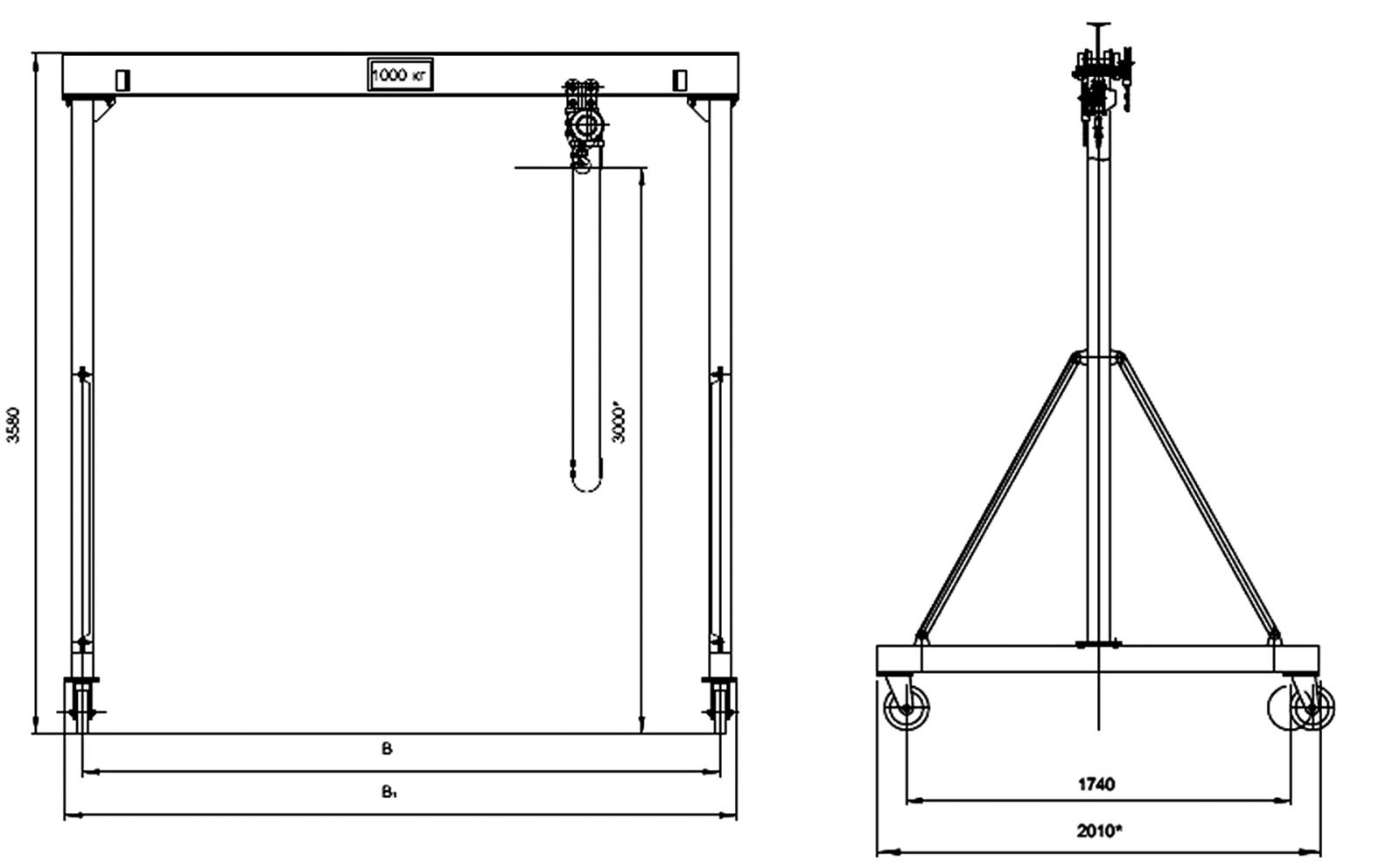

.jpg)

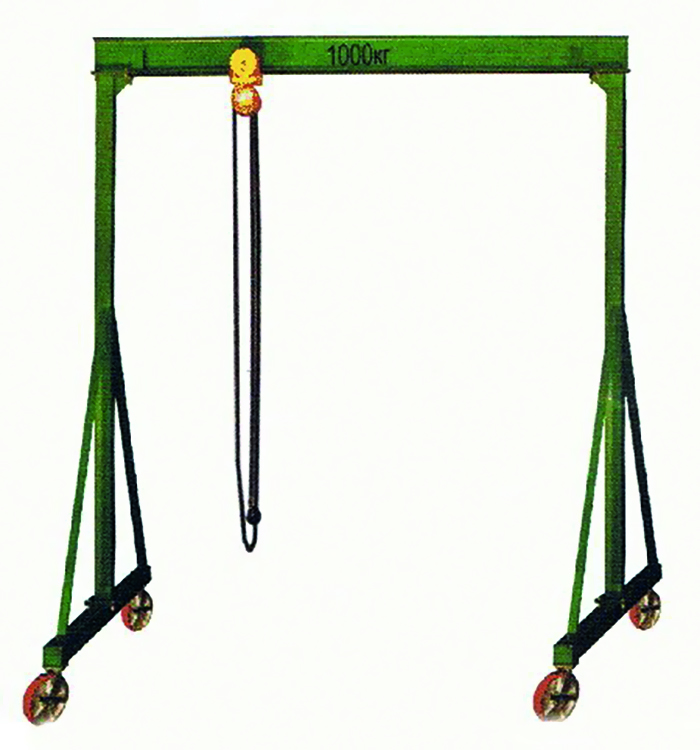

• Устройство состоит из тали, балки пролетной, балок опорных, стоек, укосин, колес поворотных с тормозом, которые крепятся между собой стандартными крепежными изделиями.
• Пролетная балка представляет собой двутавровую балку с приварными фланцами для крепления ее к стойкам. Опорные балки и стойки выполнены из профиля квадратного сечения (или сварены из швеллеров) с приваренными фланцами.
• Рабочим органом устройства является таль ручная цепная ТРШБп -1,0 тн, сведения о которой изложены в паспорте на таль и соответствующих каталогах ЗАО «СВПК»
