Тали стационарные

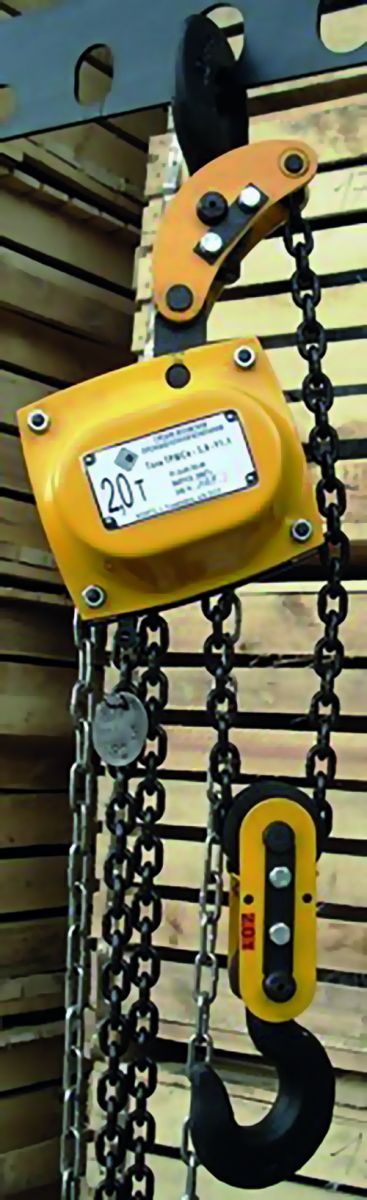

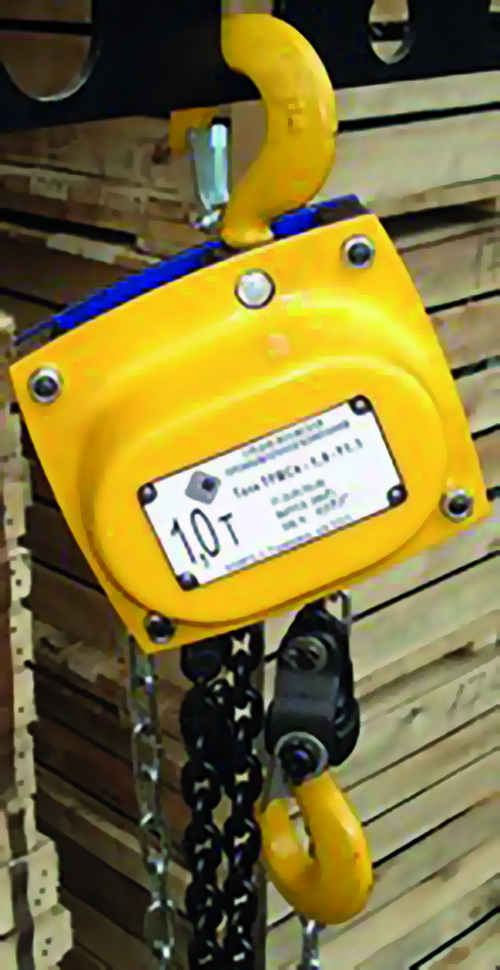

Таль ручная шестерённая стационарная предназначена для подъёма, удержания в поднятом положении и опускания груза, а также для его перемещения по горизонтальной или наклонной плоскости, в режиме 1М по ГОСТ 25835. Таль может быть использована при строительно-монтажных работах, производстве ремонтных и
погрузочно-разгрузочных работ в различных отраслях народного хозяйства, а также автолюбителями. При комплектовании кошкой может применяться для перемещения груза по монорельсовому пути двутаврового профиля. Может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части климатических факторов соответствует исполнению У1.1 ГОСТ 15150. Разрешается эксплуатация тали при температуре окружающей среды не ниже минус 40С.
• Редуктор двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления.
• Тормоз – автоматический, дисковый, грузоупорный с коэффициентом запаса торможения более 1,5.
• Техническое обслуживание тали заключается во внешнем осмотре и смазке грузовой цепи и грузовой звездочки смазкой типа «Литол-24».
• Поворотный кожух тяговой цепи.
Характеристика | ТБШБп-1,0 | ТБШБп-2,0 | ТБШБп-3,2 |
Грузоподъемность тали, т | 1,0 | 2,0 | 3,2 |
Масса тали (без цепей), кг | 17,0 | 30,0 | 45 |
Тяговое усилие механизма подъема при ном.нагрузке, Н | 300 | 330 | 380 |
Тяговое усилие механизма передвижения( не более), Н | 95 | 145 | 197 |
Ход тяговой цепи при подъеме груза на 1 м, м | 65 | 154 | 231 |
Грузовая цепь | 6х18 | 6х18 | 6х18 |
Высота подъема, м | 3,6,9,12 | 3,6,9,12 | 3,6,9,12 |
Полиспастность (к-во ветвей грузовой цепи) | 1 | 2 | 3 |
Уклон рабочих поверхностей подвесных путей на 1 м пути (не более), мм | 3,0 | 3,0 | 3,0 |
Радиус подвесного пути (не менее), м | 1,0 | 1,6 | 2 |
Строительная высота min, мм | 440 | 460 | 540 |
Номер двутавровой балки ГОСТ 8239 | 16, 18, 20, 24, 27 | 20, 22, 24, 27, 30 | 20, 22, 24, 27, 30, 36 |
Номер двутавровой балки ГОСТ 19425 | 18М, 24М, 30М, 36М | 24М, 30М, 36М | 24М, 30М, 36М, 45М |
