Лебедки ручные

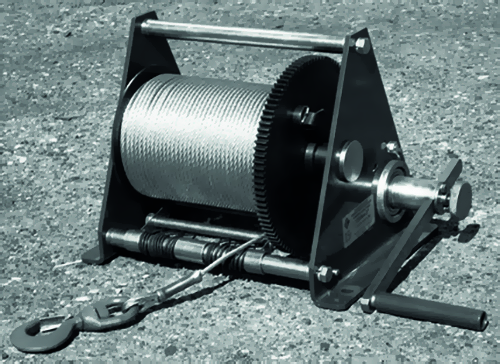

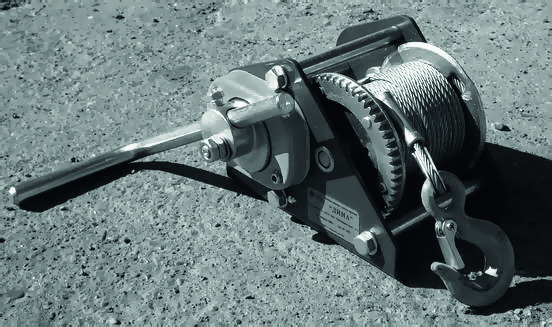

Лебедка «Дина» предназначена для подъема, опускания и удержания грузов при строительно-монтажных, ремонтных и погрузочно-разгрузочных работах.
Лебедка «Дина» может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части воздействия климатических факторов соответствует исполнению У1 ГОСТ 15150. Разрешается эксплуатация при температуре окружающей среды не ниже минус 40°С.
Технические характеристики
|
Грузоподъемность, кг - на одной ветви - на полиспасте |
250 500 |
|
Длина каната, м - на одной ветви - на полиспасте |
10 5 |
| Усилие на рукоятке при номинальной грузоподъемности, кг | 12 |
| Масса, кг | 5,2 |

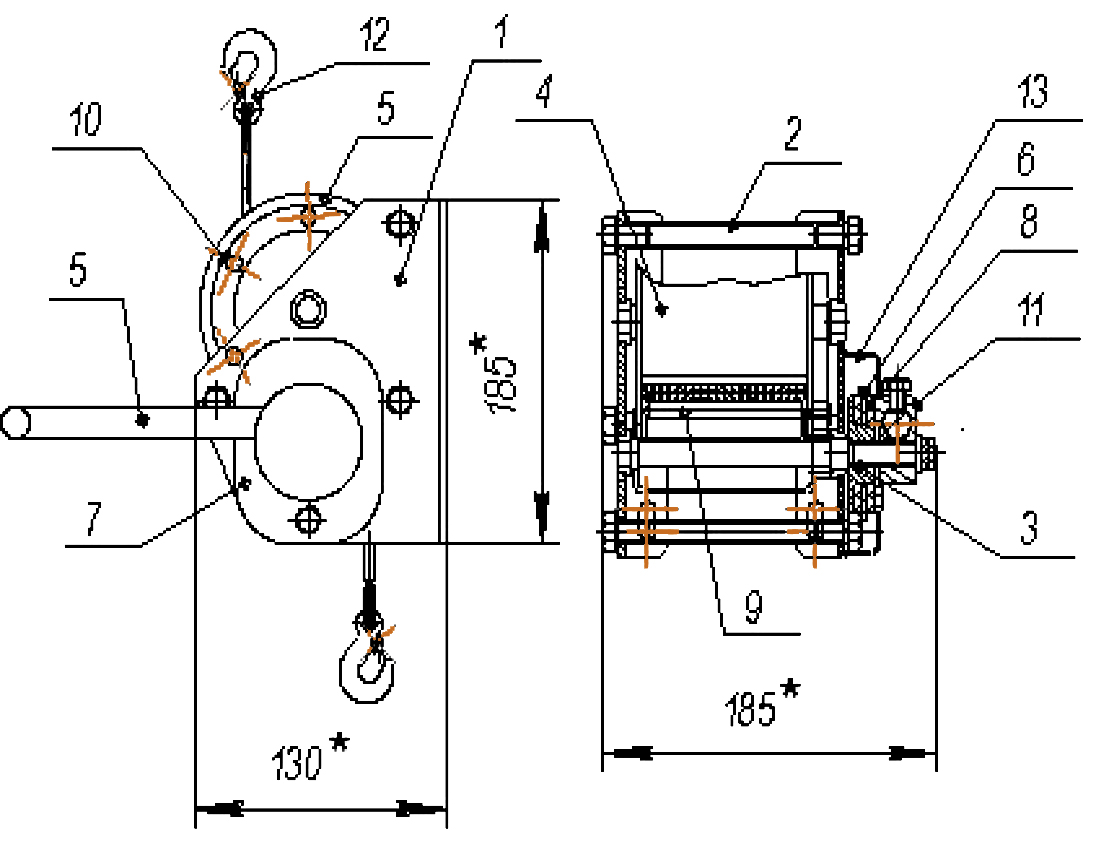

• Лебедка состоит из корпуса, который представляет из себя две щеки 1, соединенных между собой распорными втулками 2.
• В корпусе установлены: вал-шестерня 3 и барабан 4 с зубчатым колесом 10, на барабане закреплен трос с грузовым крюком 12.
• На конце вал-шестерни смонтирован грузоупорный тормоз, состоящий из храповика 6, собачек 7 и фрикционных дисков 8, которые препятствуют самопроизвольному опусканию подвешенного груза. Грузоупорный тормоз закрыт кожухом 13.
• Вылет рукоятки 5, за которую вращают ступицу 11, может меняться в зависимости от веса поднимаемого груза. В нижней части лебедки под барабаном размещен тросоукладчик 9, состоящий из сдвоенной пружины и ролика.
• Для удобства работы можно менять положение выхода каната, как показано на рис.
