Кошки, тележки
Кошка ручная предназначена для перемещения тали ручной грузоподъемностью 0,5 т с грузом в цехах, на складах и монтажных площадках при небольших грузопотоках с малыми скоростями перемещения грузов. Монтируется на однорельсовых двутавровых балках (№ 14 ,16 ,18, 20, 22, 24 по ГОСТ 8239 и № 18М, 24М по
ГОСТ19425), а также используется для оборудования ручных кранов.
Кошка соответствует исполнению У, категорий размещения 1.1, 2, 3 по ГОСТ 15150. Эксплуатация кошки разрешается при температуре окружающей среды не
ниже минус 40 0С. Техническое обслуживание (для кошек и тележек всех типов и грузоподъемностей) заключается в проверке качества затяжки гаек на оси и внешнем осмотре узла подвески тали.
Технические характеристики
| Грузоподъемность перемещаемой тали, т | 0,5 |
| Масса, кг, не более | 7,0 |
| Уклон рабочих поверхностей подвесных путей, мм на 1 м пути, не более | 3,0 |
| Радиус закругления подвесного пути, м, не менее | 1,0 |
Примечание: Кошка ручная 0,5А изготавливается также во взрывобезопасном исполнении
УСТРОЙСТВО

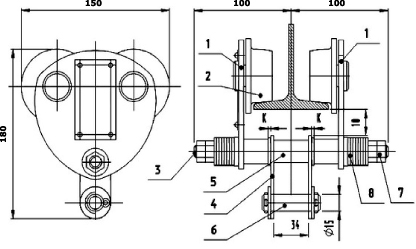

• Кошка состоит из двух щек 1 с четырьмя роликами 2, оси 3 с двумя серьгами 4, дистанционной втулки 5, оси 6, гаек 7 и регулировочных шайб 8.
