Блоки монтажные

Блоки монтажные

Грузоподъемность 500 – 1000 - 1600 – 3200 – 5000 кг.




Блоки предназначены для комплектования грузоподъемных механизмов с ручным приводом, а также в качестве отводных в устройствах, работающих в режиме 1М по ГОСТ 25835.

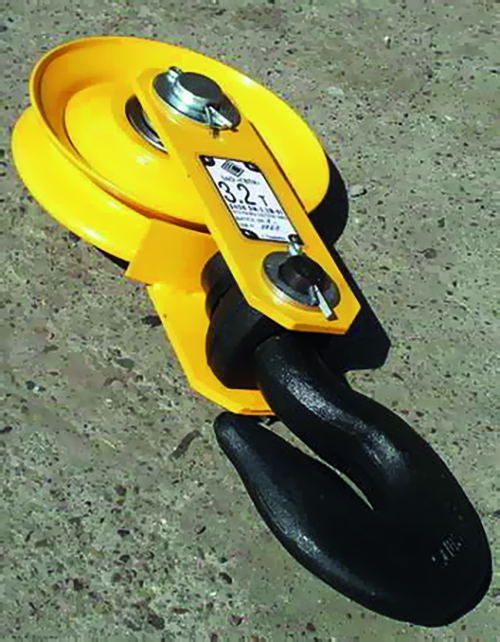

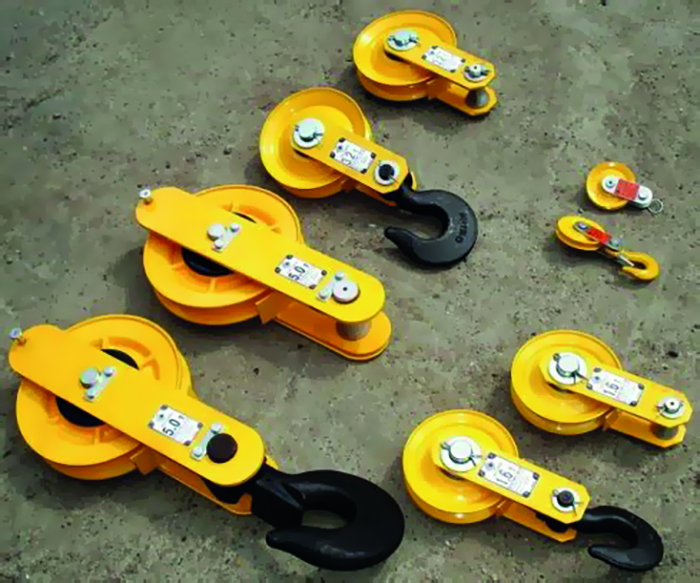

Климатическое исполнение У1 и ТС3 по ГОСТ 15150.Блоки изготавливаются в двух вариантах: с осью и с крюком.

Ролики блоков на подшипниках.
Диаметр ролика соответствует стандартам по минимальному необходимому радиусу изгиба каната. Простое техническое обслуживание – проверка состояния деталей и подшипников, смазка.

Технические характеристики
Модель           Г/п, тонн Размеры в мм, не более № затовки крюка по ГОСТ 6627 Рекомендуемый диаметр применяемого каната Масса, кг

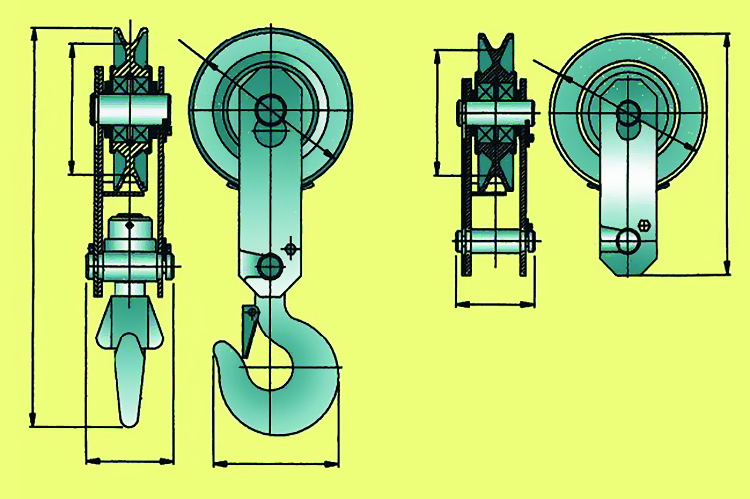

D D1 B B1 H H1
БМ-0,5 0.5 65 85 45 - 120   - от 3,5 до 4,8 0,3
БМ-0,5-0,1 55 - 180 - 0,45
БМ-1,6Ш 1.6 130 165 110 - 290   - от 9 до 11 3,7
БМ-1,6Ш-01 120   440 8А, 8Б 5,5
БМ-3,2Ш 3.2 155 195 120 - 340   - св. 11 до 14 5,7
БМ-3,2Ш-01 150   530 10А,10Б 9,4
БМ-5,0 5.0 205 260 120 - 440   - св. 14 до 18 17,2
БМ-5,0-01 185   640 12Б 25,5

Перед началом эксплуатации блок должен быть испытан нагрузкой, равной 1,25 грузоподъемности блока монтажного, совместно с грузоподъемным механизмом, с которым он будет применяться. Время приложения нагрузки – 10 мин. Во время подъема груза необходимо следить, чтобы отклонение ветви каната от плоскости вращения блока не превышало 6 ГРАДУСОВ, и за правильной укладкой каната в желоб блока. При отсутствии на крюке предохранительного замка допускается работа только с гибкими грузозахватными приспособлениями, исключающими возможность выпадения их из зева крюка.

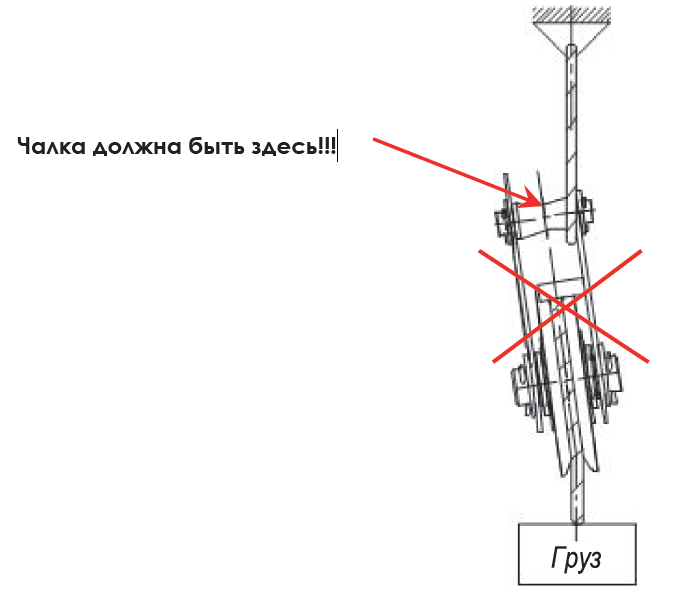

Категорически запрещается эксплуатация блоков способом подвеса, указанном на рис. справа – чалка должна располагаться по центру оси.
